Midi2Snes

Hi, ich habe für ein anderes Projekt mir einen Midi2Snes Adapter gebaut:

Das Herzstück ist ein RP2040, da er je nach USB-Konfiguration alles mögliche sein kann, in dem Fall ein Midi-Device.
Der Rest auf dem Steckbrett besteht nur einem Transistor für die Datenleitung und aus 2x voltage-dividern für Latch und Clock.

Es ist Hardware und Softwareentwicklung, ich hoffe ich bin hier dennoch richtig

Das Super Midi Pak ist ja ein Synthesizer und man schließt das Keyboard direkt an die Cartridge an.
Das Snes macht hierbei die Musik.
Ich verfolge einen anderen Ansatz und nutze die Controller Ports.

Die Idee dahinter ist, ich will eine paar Szenen für das Snes schreiben, mit ein paar Effekten und Animationen.
Die Animationen will ich einer DAW, beim abspielen von meiner Musik synchronisieren, in meinem Fall Cubase.
Das Snes soll dabei gar kein Ton von sich geben.

Ich hab mal die Signal Stabilität geprüft und es lässt sich sogar als TAS verwenden.

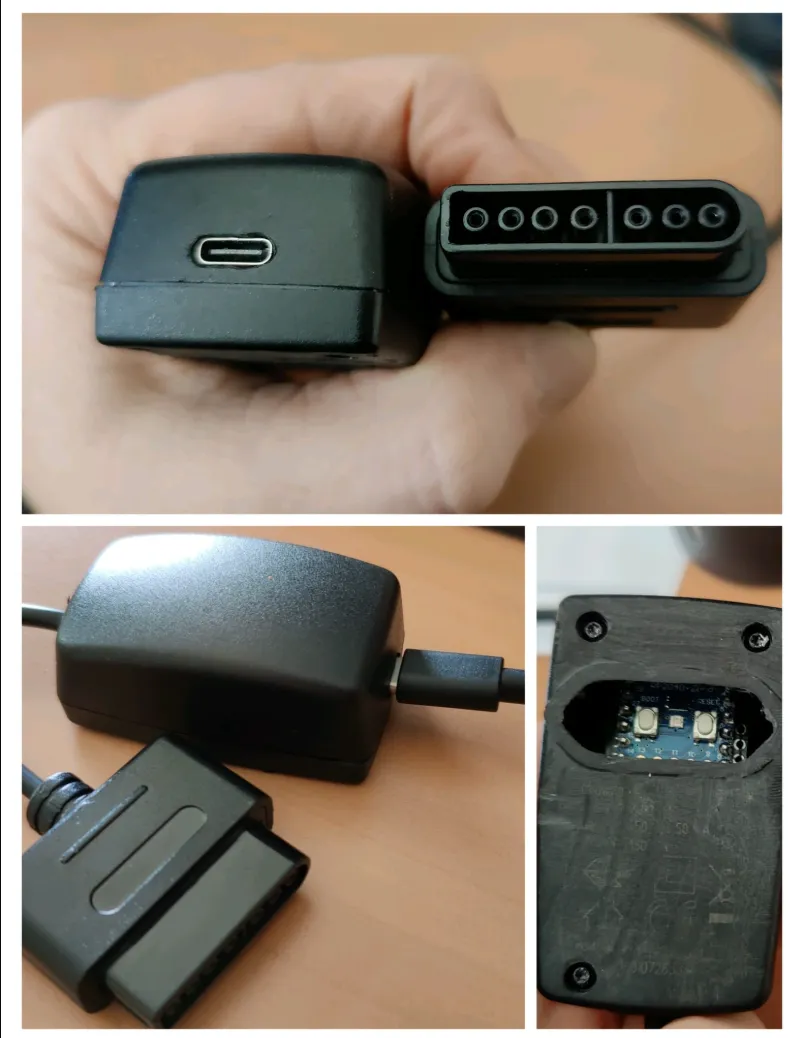

EIn altes Netzteil dient Prima als Gehäuse

Danke, es hat Spaß gemacht, mal wieder mit einem Microcontroller zu arbeiten. Durch die Unterstützung der KI war die Hemmschwelle, damit anzufangen, deutlich geringer, und außerdem ging alles schneller von der Hand. Der RP2040 Zero kostet ja zum Glück fast nichts.
