Hallo miteinander,

aufgrund vieler Anfragen möchte ich euch hiermit ein Tut zur Verfügung stellen wie ihr in euren Super Nintendo Controller einen Analogstick einbaut.

Was wir brauchen:

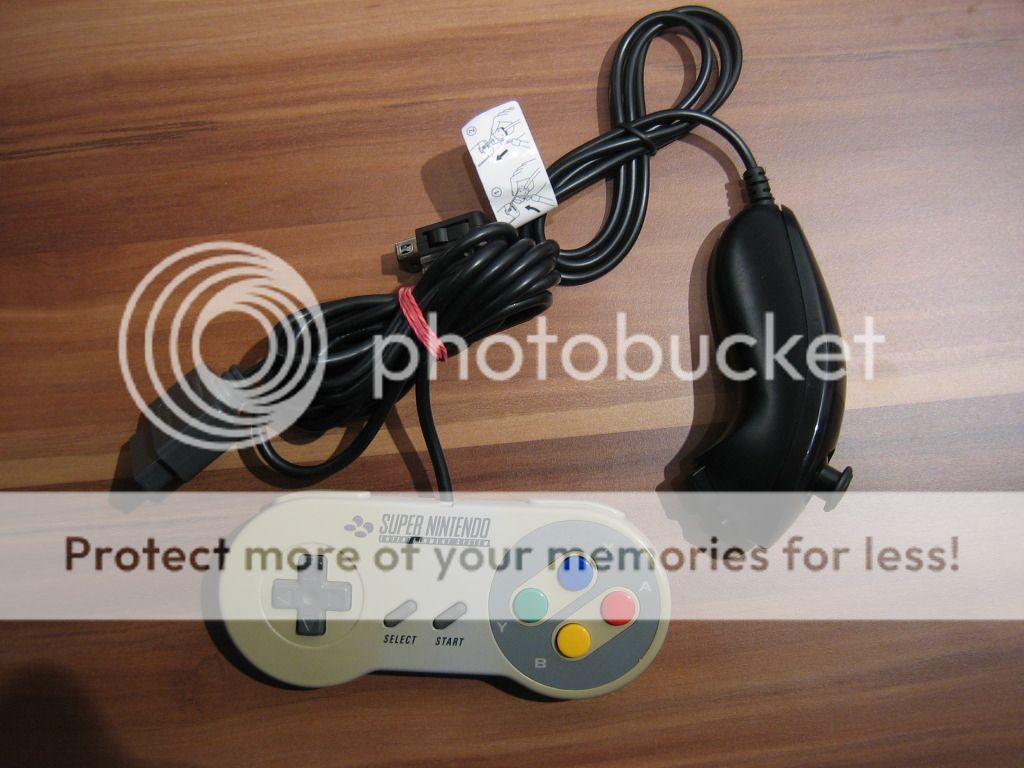

1. Einen Snes Controller ( gibts im Ebay ab 5 Euro ihr könnt ruhig nen vergilbten nehmen da ihr ihn eh lackieren solltet )
2. Einen Analogstick ( ich hab meinen aus einem Nunchuck gibts ebenfalls im Ebay den, den ich verwendet hab hat mich 4 Euro mit Versand gekostet! )
3. Lötstation/Lötkolben
4. Lötzinn
5. Entlötpumpe
6. Nadelfeilen ( Flach und Vierkant )
7. Schleifpapier ( ich nehme hier immer 1200 Körnung damit ich ne glatte Oberfläche zum lackieren bekomme )
8. Flussmittel ( geht auch ohne, mit ist aber einfacher )
9. Kabel
10. Kleinen Seitenschneider und ein Cuttermesser/Skalpell

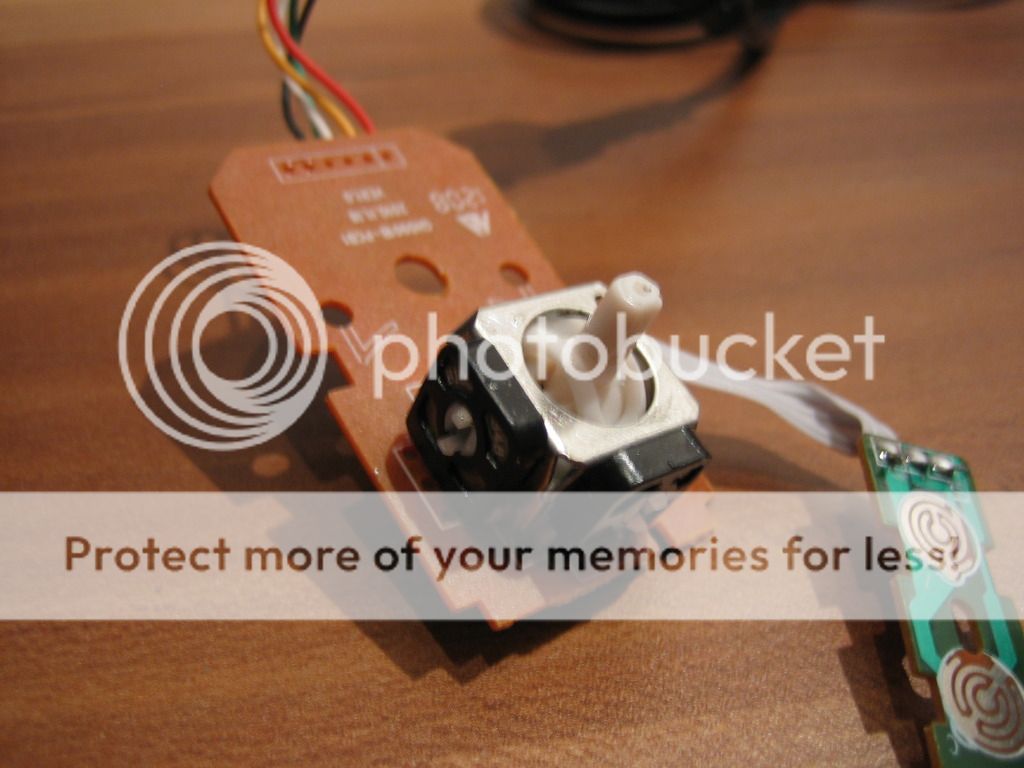

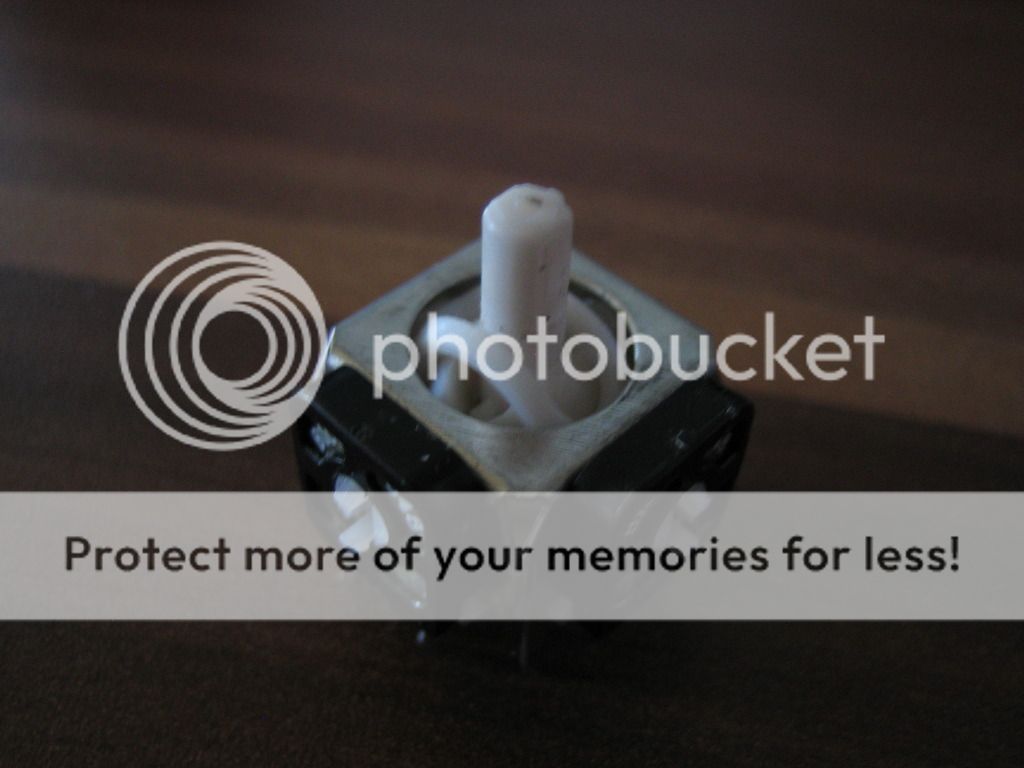

Wenn wir das alles haben müssen wir als erstes unseren Analogstickspender zerlegen. Wir benötigen folgendes Bauteil

Der Rest ist zu vernachlässigen. Wir sollten nun den Stick aus der Platine auslöten. Dafür nehmen wir die Entlötpumpe und entfernen das Lot an den Füßen des Sticks und lösen ihn so von der Platine.

So nun wird es etwas knifflig wir müssen nun aus unserem Analogstick einen Digitalstick machen. Dafür müssen wir die zwei schwarzen Kappen seitlich entfernen ( seid dabei sehr vorsichtig) die Kappen sind an den Korpus in dem der stick gelagert ist eingeklippt. Mit leichtem Druck auf die Klipps lassen sie sich heraus nehmen. wenn ihr sie vor euch liegen habt müsst ihr noch die Kontaktscheibe auf der Rückseite heraus nehmen. Drückt dazu ganz leicht auf die Nasen auf der Vorderseite. Wenn ihr das habt müsste es wie folgt aussehen.

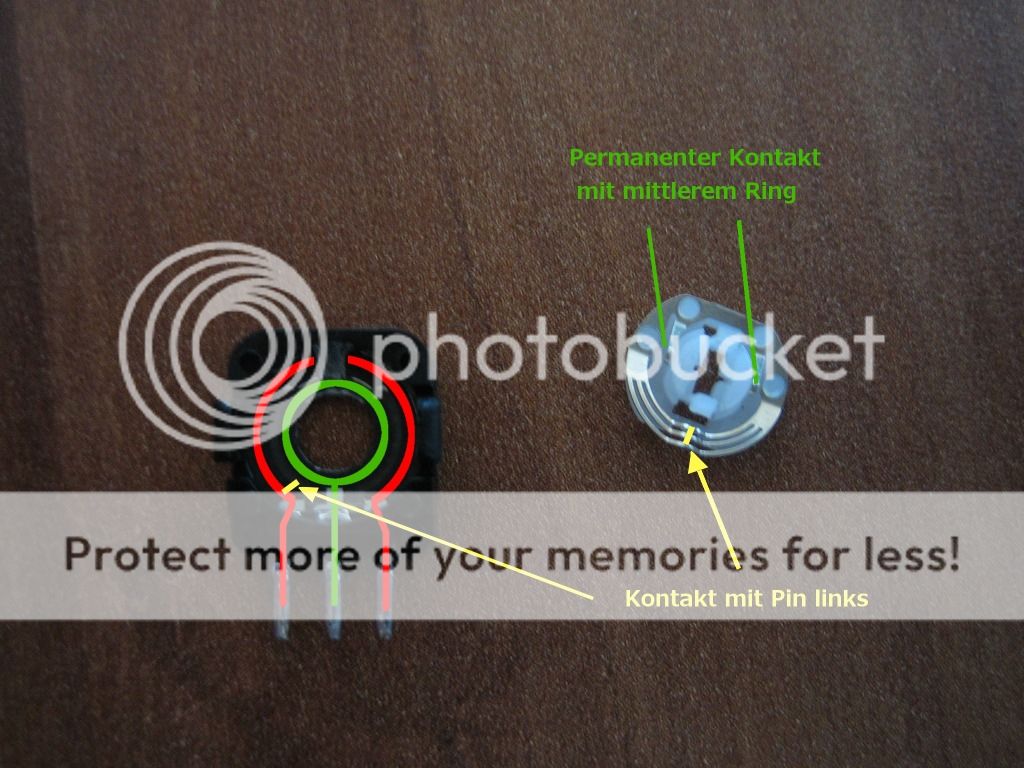

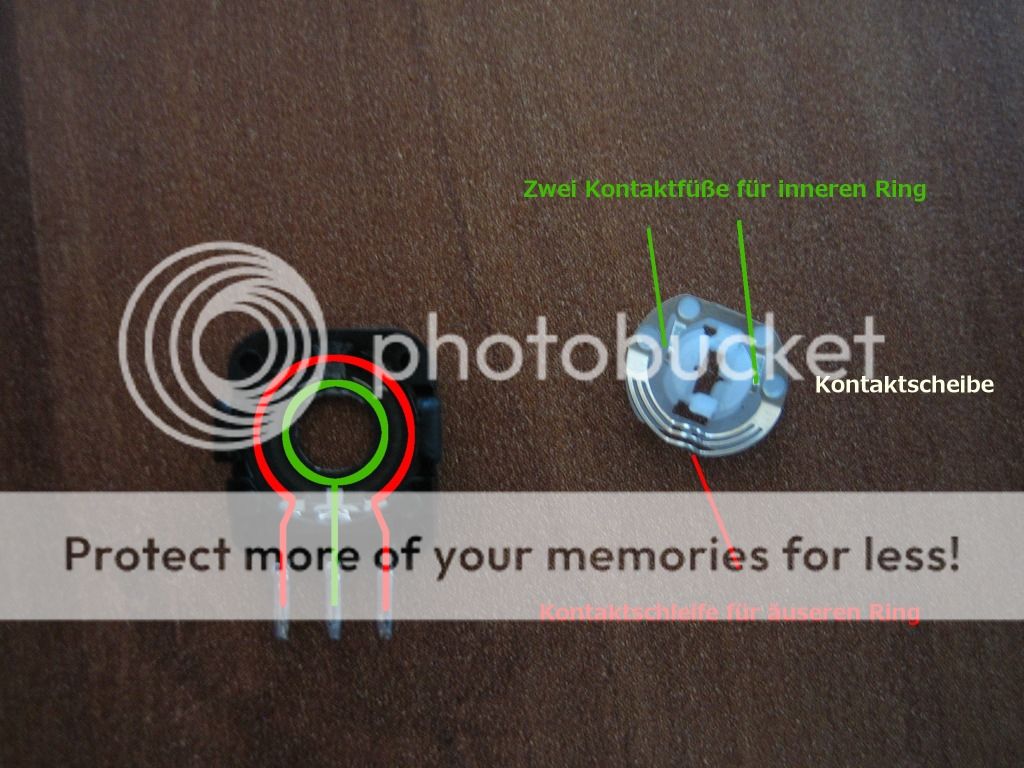

Das ganze funktioniert folgendermaßen der äusere Ring ist mit dem linken und dem rechten Pin verbunden. Der innere mit dem mittleren. In zusammengebautem Zustand funktioniert die Kontaktscheibe wie ein Schalter. Sie schließt den Keislauf entweder zur rechten oder linken Seite. Hier im Bild als Beispiel zur zum linken Pin

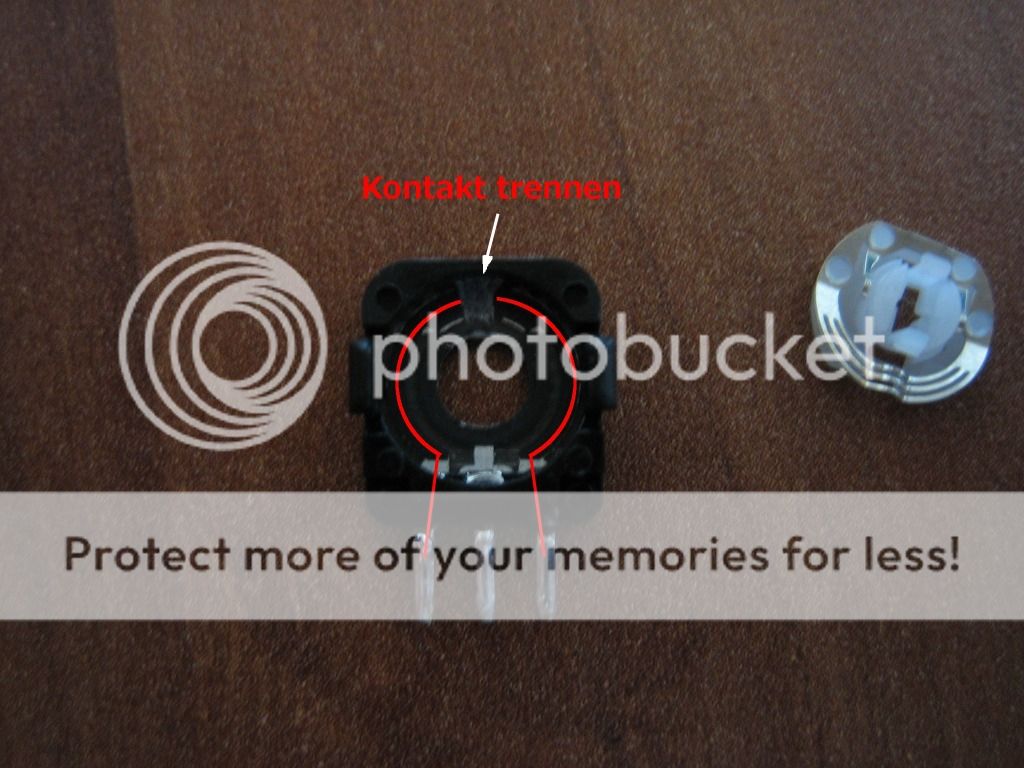

Die äußere Leiterbahn muss nun oben mit einem Skalpell oder scharfen Gegenstand herausgeschabt werden damit der Kontakt zischen Pin links und rechts unterbrochen wird, ihr könnt ruhig großzügig wegschaben da der Kontaktschluss sich in der unteren hälfte abspielt. ( ihr könnt das mit einem Multimeter prüfen wenn Pin links und rechts kein Kontakt mehr zueinander haben habt ihrs geschafft)

Wenn ihr das gemeistert habt könnt ihr das ganze wieder zusammensetzen.

Als nächstes nehmen wir uns den Snes Controller zur hand und schrauben ihn auf.

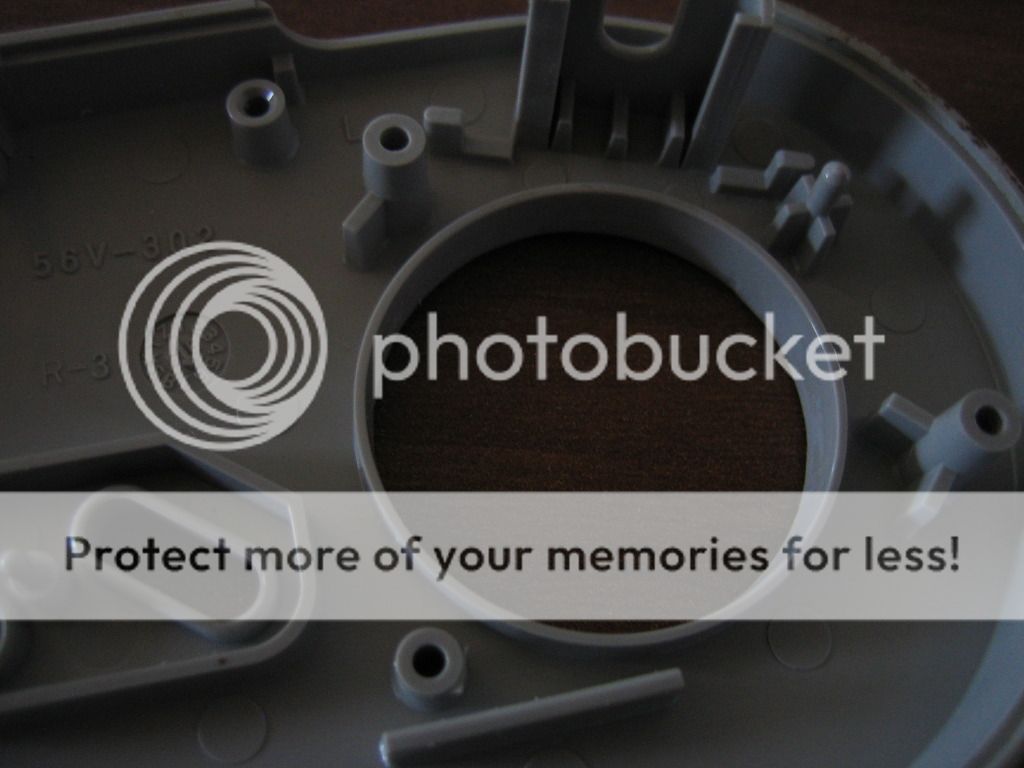

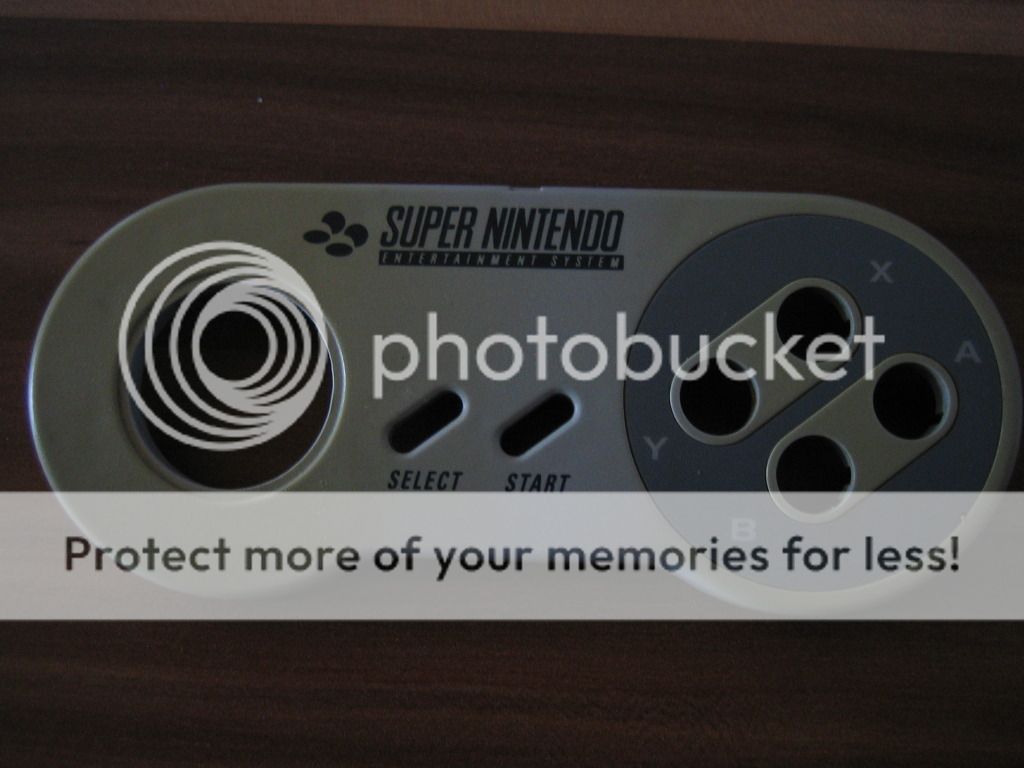

Wir nehmen uns die Frontblende und machen mit Skalpell und Seitenschneider aus dem Kreuzförmogen loch ein rundes in dem später unser Stick platz findet. Das sollte dann ungefähr so aussehen.

Jetzt sehen wir uns die Platine mal genauer an. (es gibt mehrere Versionen dieser Platine vom Prinzip sind sie aber immer gleich nur die Leiterbahnen verlaufen etwas anders)

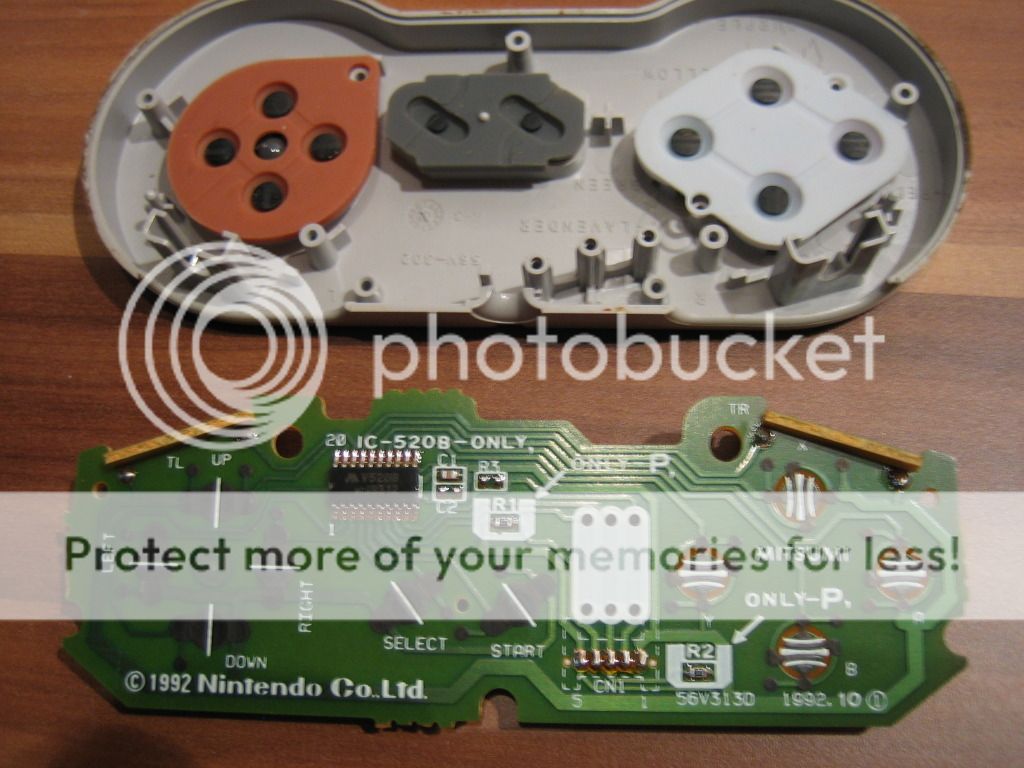

Meine sah so aus.

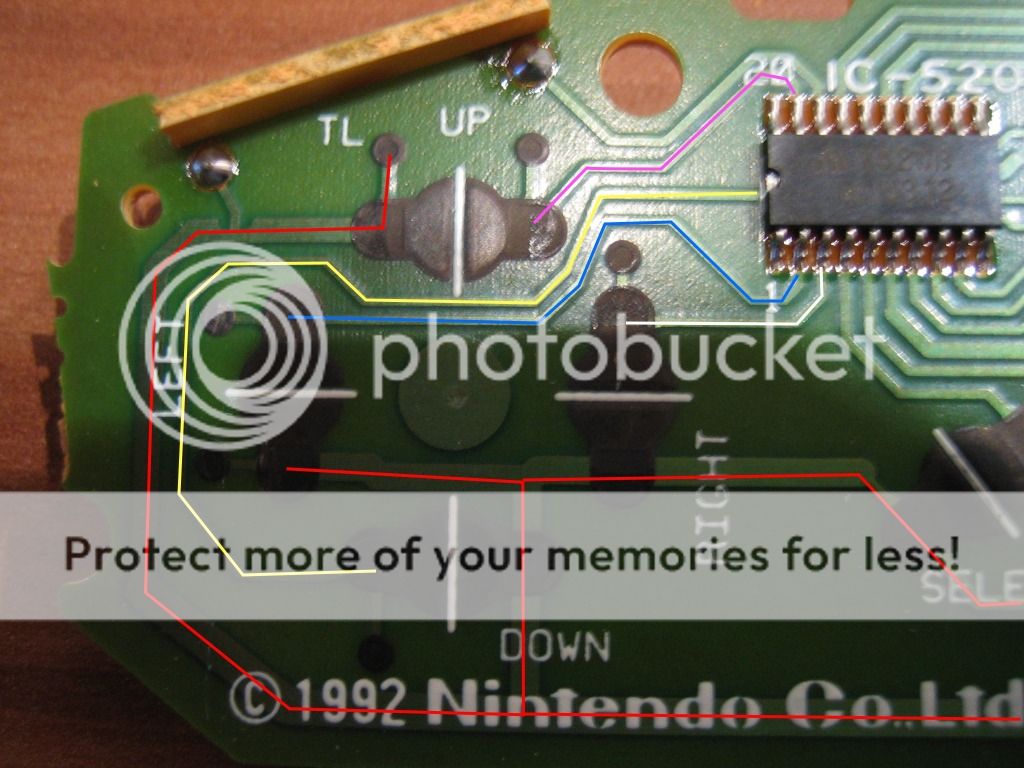

Hier sehen wir die für uns wichtigen Leiterbahnen. Die rote nenne ich jetzt mal Hauptleitung sie verbindet alle Knöpfe des Kontrollers. Violett ist die Kontaktbahn für oben Blau für links, Gelb für unten Weis für rechts.

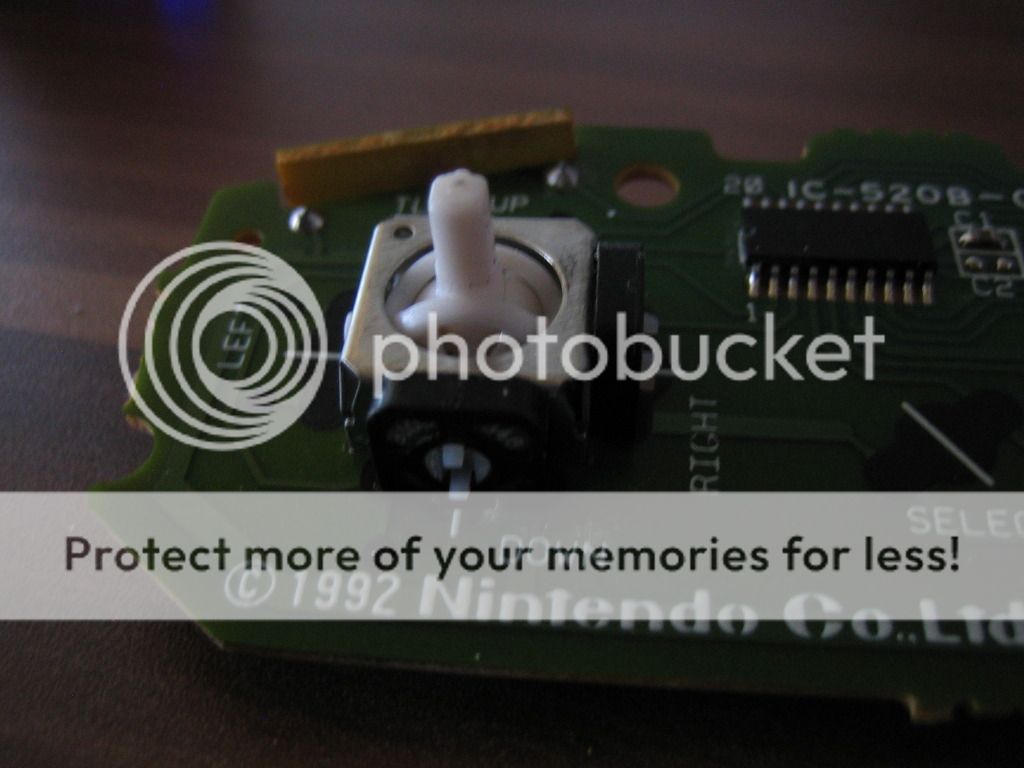

Jetzt müssen wir ein loch in die Platine machen in das unser Stick exakt hinein passt. Dabei ist darauf zu achten das das loch genau in der Mitte sitzt sonst haben wir beim späteren zusammenbau unnötig Probleme.
Ich hab mit einem 10 mm Bohrer ein Loch in die Platine gemacht und es dann mit einer Nadelfeile bearbeitet bis es gepasst hat.Je genauer ihr hier arbeitet um so besser wird der Stick später sitzen, meiner sitzt so passgenau ( 0.05 mm Bereich ) das ich ihn nicht einkleben brauche wenn ihr das so nicht hin bekommt müsst ihr den Stick an die Platine kleben. Ich bin kein Freund von Heißkleber ich nehme für so etwas gerne zwei Komponenten Kleber ( Uhu Plus Endfest 300 ) Und glaubt mir bei dem Zeug ist der Name Programm

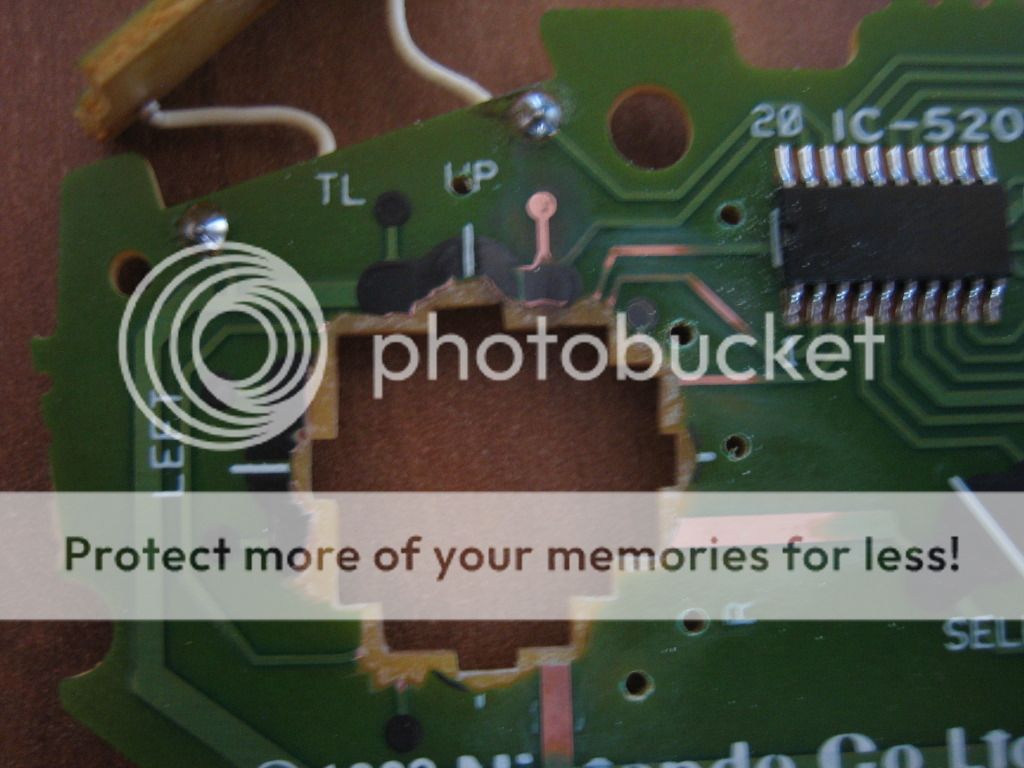

Was ihr dann noch tun solltet ist sämtliche Kontakte der Platine die den Stick berühren 2mm breit entfernen ( ist ganz gut im Bild zu sehen ) damit ihr keine Kurzschlüsse fabriziert.


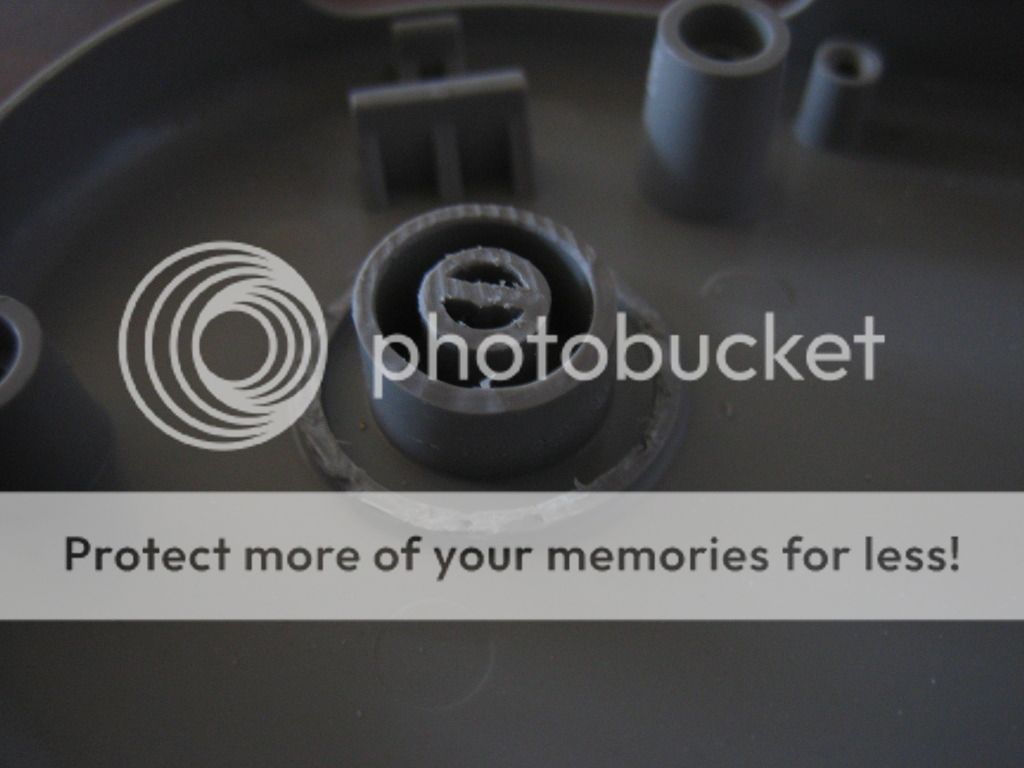

An der Rückblende müssen wir nun noch diesen runden Zylinder bearbeiten, das er wenn der Kontroller zusammengesetzt ist hinten an unserem Stick anliegt und so verhindert das er nach hinten rutschen kann.
Der äußere Ring wird komplett entfernt. der Kleine wird mit einer Feile auf die Richtige länge gebracht ( öfter testen ob es passt. Immer dran denken ihr könnt wegfeilen aber wieder drauf wird schwer )


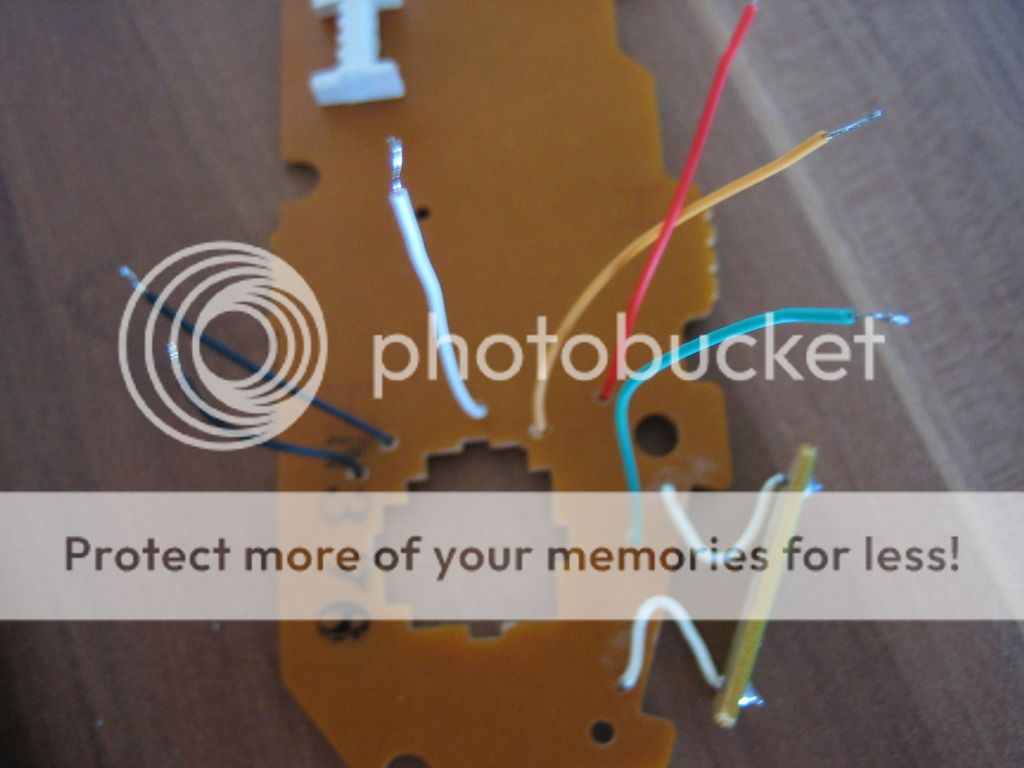

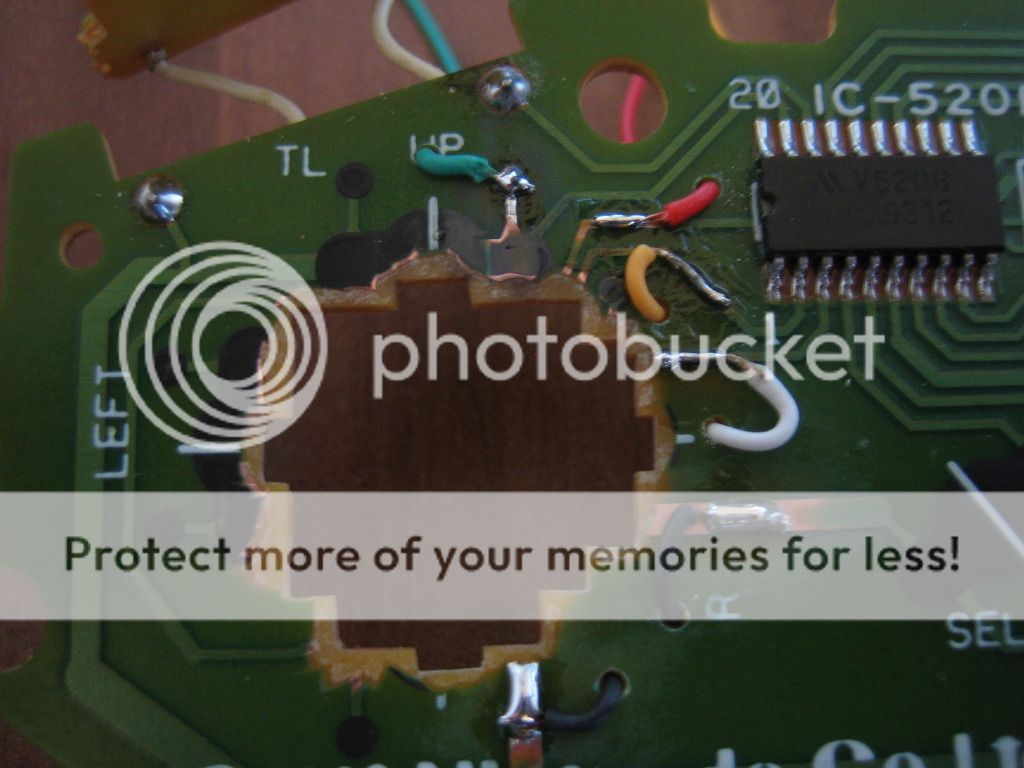

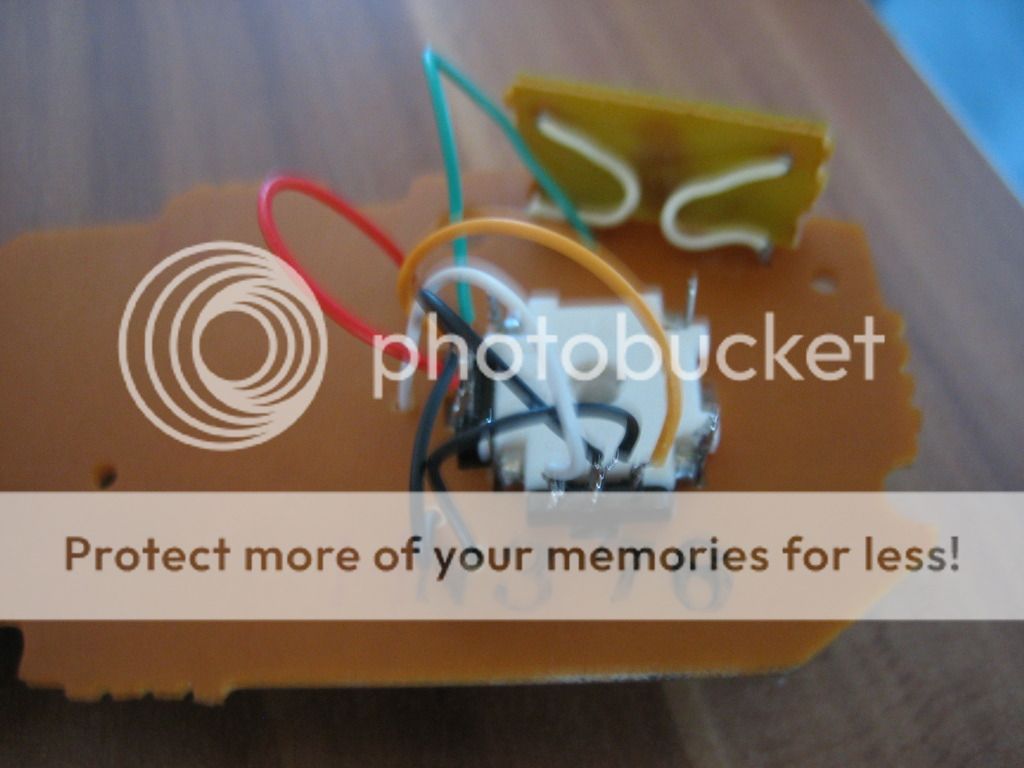

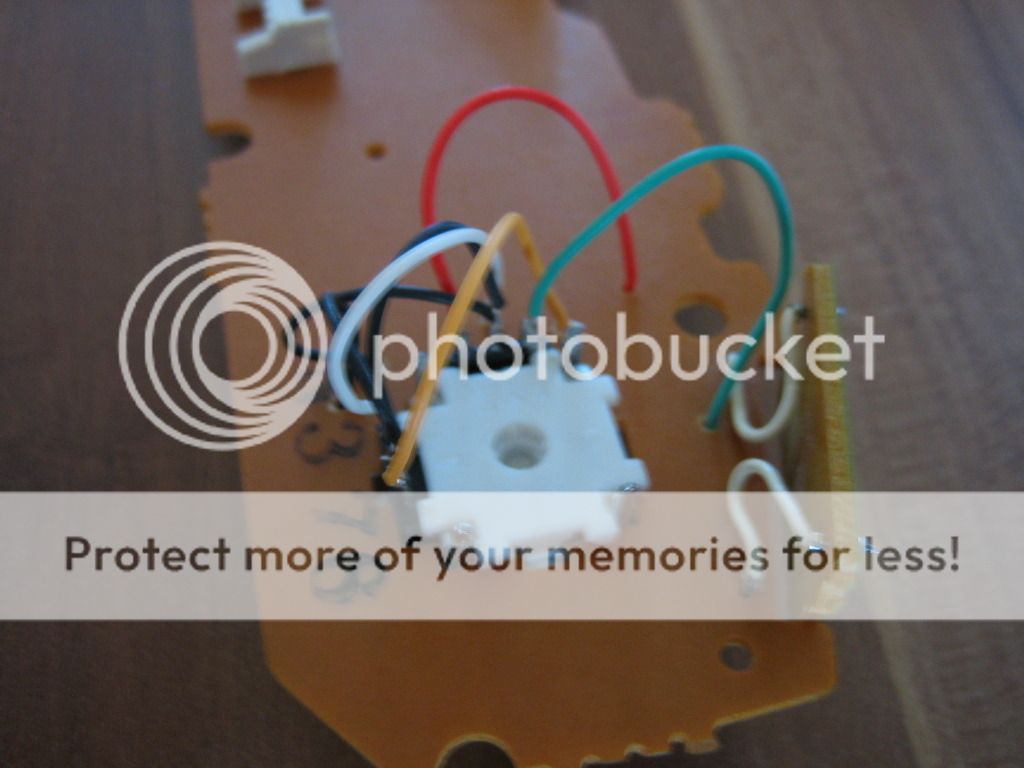

Schleift nun wie im ersten Bild zu sehen die Leiterbahnen frei sonst könnt ihr darauf nichts anlöten. Ich habe mir kleine Löcher in die Platine gebohrt um die Kabel besser nach unten führen zu können, geht aber auch ohne. Dann löten wir an alle Bahnen unsere kabel an

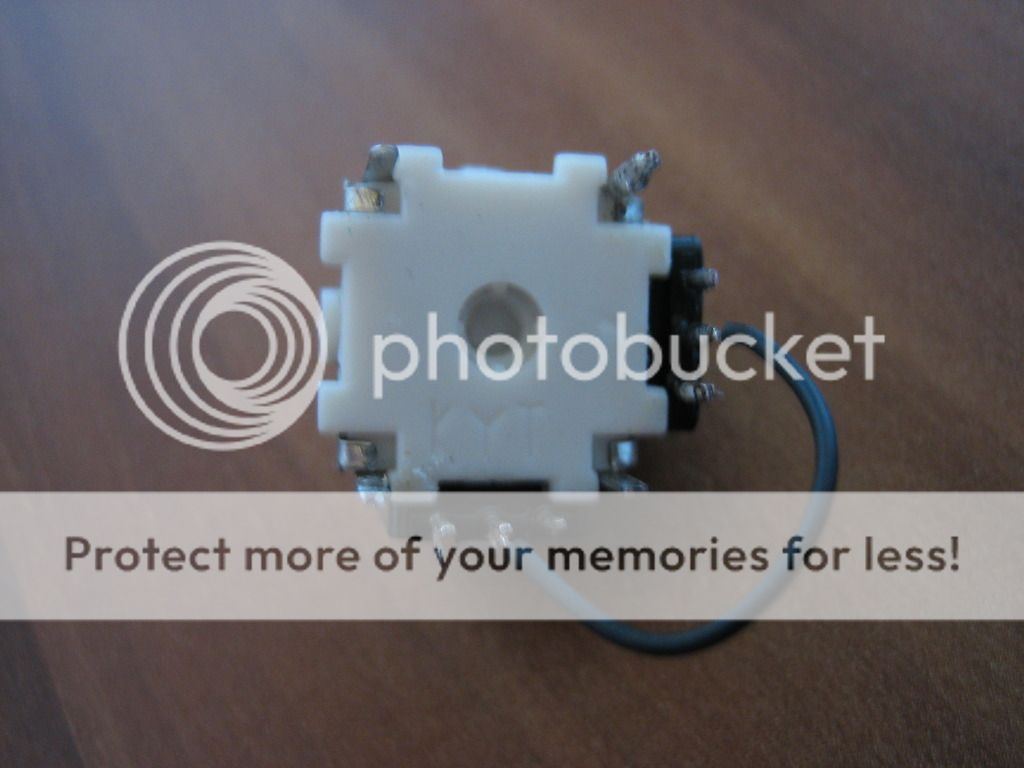

Am stick verbinden wir nun die beiden mittleren Pins miteinander

Die beiden Kabel der Hauptleitung müssen auch jeweils an einen mittleren Pin angelötet werden ( im Bild die Schwarzen Kabel )
Und nun brauchen wir nur noch die anderen Kabel an die richtigen Pins anzuschließen. ( achtet auf die richtige Richtung von eurem Stick zur Not mit dem Multimeter Prüfen)


Testet bevor ihr ihn wieder zusammenbaut ob er richtig funktioniert.

Das größte Problem der meisten wird diese kleine Abdeckung sein die später den Spalt verdeckt.

Wenn ihr keine Drehmaschine und etwas Kunststoff zuhause habt sieht es leider nicht gut aus. Ich hab mir die Abdeckung selber gedreht, ich fertige sie für jeden Controller maß genau an ( nicht jeder ist gleich !)
Ich verklebe sie dann mit der Frontschale des Controllers ( Uhu Plus )

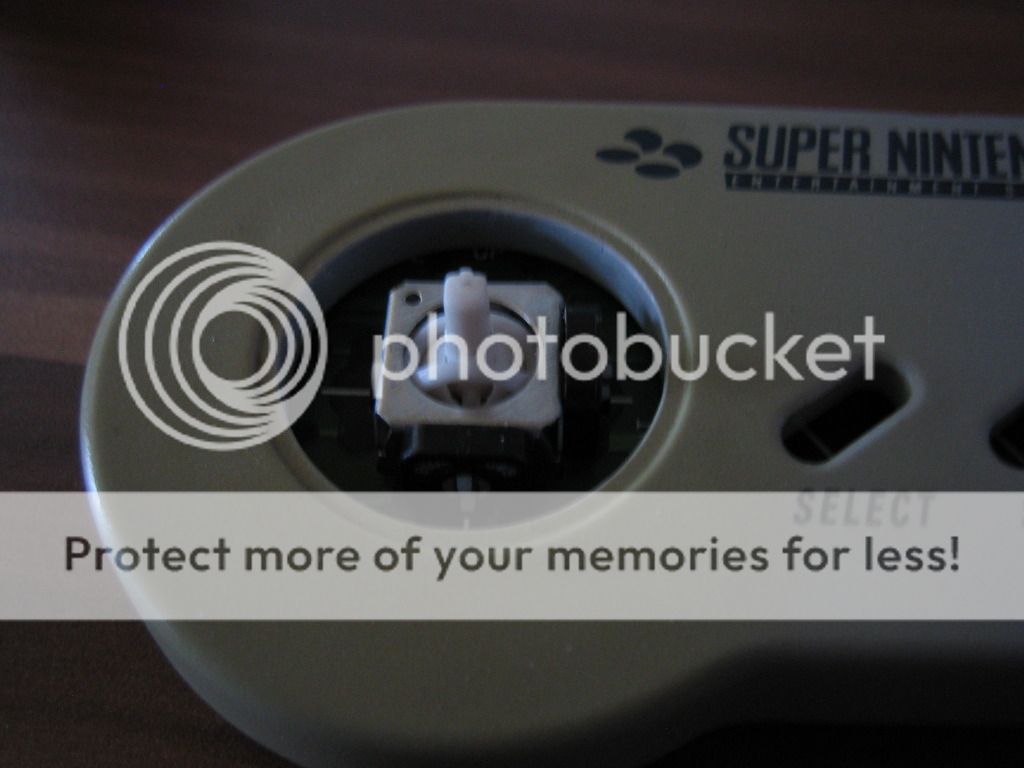

Zusammengebaut sieht das ganze dann in etwa so aus.

Wenn ihr das alles soweit habt könnt ihr das Ganze noch in der gewünschten Farbe lackieren. Dürfte glaube ich jedem klar sein wie das geht? Ansonsten sagt bescheid dann mach ich auch hierfür noch ein Tut

Ich hoffe ich habe alles so erklärt das jeder es versteht und ausprobieren kann. Wenn dennoch Unklarheiten auftauchen sollten könnt ihr gerne Fragen.

Und nun viel Spass beim Basteln

Euer Freezer
