Also auf das 3D Teil? Hmm... Frag mich was aus dem 3D Teil für PS2 geworden ist. Den wollen sie wohl vergessen...
Beiträge von OMEGA-RED
-
-
Die ist zwar teuer aber auch limitiert wie es bisher aussieht. Und im eShop wollen sie auch 40€.
-
Im August kommt auch eine physische Version mit Wendecover. Kann man bereits im Square Shop vorbestellen...
-
Bei ihm ist es so gewollt. Irgend ein Switchless PAL/NTSC Mod für sein SNES. Weiss nicht woher er das hatte.
Von mir jedenfalls nicht. Ich hab 2 ungemoddete SNES für PAL und NTSC. -
Ui, nimmt das Ganze wirklich Formen an. Respekt!
Hab hier auch noch irgendwo ein X³ PCB rumfliegen...Hab unser von unserem speziellem Progrämmchen
jetzt auch noch eine Version gemacht mit dem man quasi per Taster das Spiel für den nächsten
Start vorwält. Ein Kumpel meinte bei seinem SNES wird mit RESET jedesmal zwischen 50/60Hz umgeschaltet und er hatte keine große Freude als ich ihm mein Zelda geliehen habe.
Danke nochmal für die freundliche Hilfe von Dir!
-
Is the any difference on this adapter board? http://www.buyicnow.com/bp.php?i=2916
It's a normal Type III Adapter PCB. Only one Edge is cut. I think it is for SHVC-BJ3M Donors. The MAD is too close to P1.
-
Hab mir jetzt einfach mal neue bestellt
die gehen aufjedenfall.
Oder bringt es was wenn ich euch den Fehler Code gebe?
GrüßeFür mich sind die Fehlermeldungen des TL immer etwas zu kryptisch. Und ich geh meistens eh nochmal über alle PINs drüber. Für einzelne sind die Lötspitzen die ich nutze zu groß.
Außerdem bastel ich gerade an einem Typ 4 TSop Adapter und hab wenig Zeit mich mit Typ 2 zu beschäftigen. Ich gehe bei der Entwicklung von Typ 3 als Basis aus. Da gab es nie Probleme. -
Hmm... also ich hab mit dem Typ 2 Adaptern angefangen. Dann waren vielleicht gar nicht meine damaligen Lötfähigkeiten schuld an meinen hohen Ausschußraten...
Vielleicht ist es auch nur eine Montagsproduktion bei den Adaptern...
Wie gesagt gehen die Prinzipiell. Soweit ich weiss waren bei Typ 2 Adressleitungen (A20 und A21) vertauscht. Das führt aber nur zu Problemen wenn man den Chip beschreibt bevor man ihn auf den Adapter lötet. -
Also ich hab auch schon Typ 2 der Adapter damit benutzt. Wenn der Fehler gleich beim Umschalten zum Verify kommt dann liegt es vermutlich wirklich am RESET Pin. Tritt er irgendwo später auf ist irgendwo ein Kontakt nicht richtig dran. Prinzipiell geht Typ 2.
-
Komisch das ich bislang nie das Reset Kabel benötigt habe zum Flashen... oder braucht man das nur bei speziellen Chips?
Ja, meiner Erfahrung nach wird es nicht bei allen benötigt (z.B. 29f016).
-
Ive checked Everything again, now i can erase the chip but this time i get Error! Adress:0x010013 Buffer Data0xE3 Verify:0x60?
And what is the Cable to the reset text for?
It is the connector to the reset pin. Connect the cable with the marked (see picture) soldering pad for programming. Otherwise it may cause programming or verifing errors (or even chip ID errors). -
When i try to burn a rom i get this message!overcurrent protection actions! External short circuit/IC reverse or damaged? What im doing wrong?
There seems to be a short circuit somewhere. Maybe there is a solderbridge on the TSOP. It's really tiny stuff. Or maybe you just put the adapter on the tl866 in the wrong direction (or the TSOP Adapter in the wrong direction on the TSOP-to-TL866 adapter). Have a look on the pictures on page one (still possible that you placed the ZIF socket reverse compared to me but you should get a feeling how all is assembled right. orientate on the reset pin.).
-
When i make the Tsop-to-TL866adapter, shall i cut off 4 legs on the 40pin zif adapter? im confused
Yes, Only 36 Pins are needed for The TSOP-to-TL866 Adapter.
-
Alles anzeigen
Löte den Adapter doch einfach mal nach. Puste mal in den ZIF SOckel oder schiebe ihn hin und her.
Dann schau mal ob die Klemmen im ZIF noch richtig zusammen gehen.
Gruß
red
Jupp... Die Headerpins korrodieren an der Luft und der Kontakt geht mit der Zeit flöten. Darum benutz ich mittlerweile auch keine Zif Sockel mehr sondern die Teile. Da entsteht entsprechend Reibung und Kontakt beim Aufstecken der TSOP-Adapter. Bleibt natürlich noch der Zif-Sockel des Programmers als Fehlerursache. nach dem Aufstecken und umlegen des Hebelchens verschiebe ich den Adapter meist ein Wenig seitlich. Sorgt auch für entsprechend Reibung und Kontakt. Und bei manchen Chips wird die ChipID auch erst korrekt gelesen wenn der Reset Pin angelötet ist. Hab ich bereits öfter gehabt.
-
I have some more wonderings. when im sending super mario rpg to buyic.now which format shall it be? Is SMC good?
And about megadrive roms shall i biteswap them or do buyic.com do that for me?
Thanks
Rename it to .bin before you send it to them
I can't tell you anything about Megadrive. I only did use the service for 29L3211 and 27c322. There is no byteswap needed but they're offering this included in their programming service.
-
You're welcome!
-
You can get a zif socket for about 2Eur. http://www.ebay.de/itm/1Stk-40…in_77&hash=item19f87f52d5
Some Pin Headers for about the same... http://www.ebay.de/itm/10Stk-P…in_77&hash=item19f8452002
Production of the PCB can vary... 3 PCBs from Oshpark.com will cost you about 10Euro. 10 PCBs from makerstudio.cc will cost you the same... You always have to order more than one of those PCBs.So in total it will cost you about 15Eur.
The 29L3211 or 27c322 for Super Mario RPG, Kirby's Dreamland 3 or Star Ocean aren't supportet by the TL866. But you won't need that chips very often so i might know an alternative.
buyicnow.com is offering an programming service. At the moment a programmed 29l3211 would cost you $3,50. I think it's realy cheap and you might order your DIP-to-TSOP adapers there anyways...http://www.buyicnow.com/it.php?i=396 Dip-to-TSOP (III)
http://www.buyicnow.com/it.php?i=74 27c322
http://www.buyicnow.com/it.php?i=193 29l3211you might get your programmed Megadrive chips there too...
-
Where can i buy this TSOP-to-TL866 Adapter ?
Hi,
sorry for the late answer. I was on camping for the last days. I'm offering the blueprint of the adapters pcb here. you can download it and get it produced where ever you like.
There are many production services all over the net. I would recommend oshpark.com . I never got any problems with them and their quality is outstanding. In addition you will need some pin headers,
a zif socket and a wire to assemble the adapter.27c400, 27c800, 27c160, 27c322 aren't supported by the Tl866(CS).
-
Wähle den 29f033c und mach den Haken bei "check device id" unten links raus...
Und bei den Chips > 16MBit den Reset Pin verbinden...EDIT:

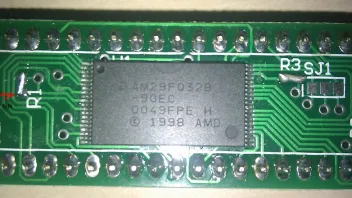

Wenn ich mir die Bilder von Chiller ansehe... Bei R2 die Verbindung schließen... R1 muss zum Proggen geöffnet werden und der Reset Pin mit dem markierten PAD verbunden werden. Danach wieder R1 verbinden.
-
Müsste noch 2 Adapterplatinen haben, ja
Also für Willem.
